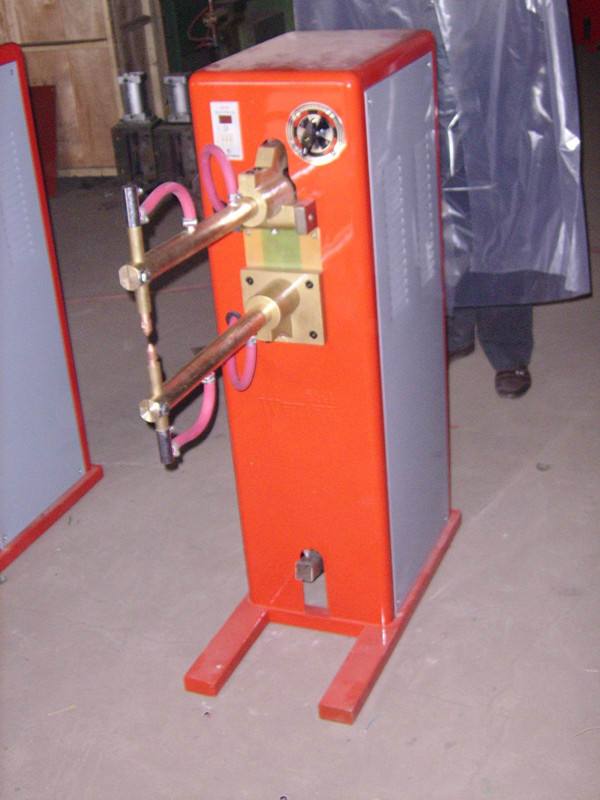

DN系列点焊机广泛用于金属箱柜制造，建筑机械修造，汽车零部件，自行车零部件，异型标注准件，电子元器件，仪器仪表，电器开关，电缆制作，过滤器，消声器，金属包装，化工容器，丝网，网筐等金属制品行业。

DN系列点焊机可对中低碳钢板，不同厚度的金属板材，圆钢与圆钢，小直径线材，钢板与工件及各种有色金属异型工件进行高质量，高效率的焊接。

      本机最大特点：价格低廉、故障率低、高焊点质量、高效率。

DN系列点焊机使用说明：

一、使用方法

 1、焊接时应先调节电极杆的位置，使电极刚好压到焊件时，电极臂保持互相平行。

    2、电流调节开关级数的选择可按焊件厚度与材质而选定。通电后电源指示灯应亮，电极压力大小可调整弹簧压力螺母，改变其压缩程度而获得。

    3、在完成上述调整后，可先接通冷却水后再接通电源准备焊接。焊接过程的程序：焊件置于两电极之间，踩下脚踏板，并使上电极与焊件接触并加压，在继续压下脚踏板时，电源触头开关接通，于是变压器开始工作次级回路通电使焊件加热。当焊接一定时间后松开脚踏板时电极上升，借弹簧的拉力先切断电源而后恢复原状，单点焊接过程即告结束。

    4、焊件准备及装配：钢焊件焊前须清除一切脏物、油污、氧化皮及铁锈，对热轧钢，最好把焊接处先经过酸洗、喷砂或用砂轮清除氧化皮。未经清理的焊件虽能进行点焊，但是严重地降低电极的使用寿命，同时降低点焊的生产效率和质量。对于有薄镀层的中低碳钢可以直接施焊。

  5、用户在使用时可参考下列工艺数据：

    1、焊接时间：在焊接中低碳钢时，本焊机可利用强规范焊接法（瞬时通电）或弱规范焊接法（长时通电）。在大量生产时应采用强规范焊接法，它能提高生产效率，减少电能消耗及减轻工件变形。

    2、焊接电流：焊接电流决定于焊件之大小、厚度及接触表面的情况。通常金属导电率越高，电极压力越大，焊接时间应越短。此时所需的电流密度也随之增大。

    3、电极压力：电极对焊件施加压力的目的是为了减小焊点处的接触电阻，并保证焊点形成时所需要的压力。

    4、电极的形状及尺寸：电极由铬锆铜加工而成。电极接触面的直径大致为：

 δ≤1.5mm时，电极接触面直径，2δ＋3 (mm)

 δ≥2mm时，   电极接触面直径，1.5δ＋5 (mm)

    δ—两焊件中较薄的一件之厚度(mm)

  电极之直径不宜过小，以免引起过度的发热及迅速的磨损。

     5、焊点的布置：

焊点的距离越小，电流的分流现象增大，且使点焊处的压力减少，从而削弱焊点之强度。

对于低碳钢或不锈钢：

焊点中心距A≌16.1δ（毫米）

二、焊机的安装与维护

    焊机必须妥善接地后方可使用,以保障人身安全。焊机使用前要用500V兆欧表测试焊机高压侧与机壳之间绝缘电阻不低于2.5兆欧方可通电。检修时要先切断电源，方可开箱检查。

    焊机引线不宜过细过长，焊接时的电压降不得大于初始电压的5%，初始电压不能偏离电源电压的±10%。

    焊机操作时应戴手套、围裙和防护眼镜，以免火星飞出烫伤。滑动部分应保持良好润滑，使用完后应清除金属溅沫。

    新焊机开始使用24 小时后应将各部件螺丝紧固一次，尤其要注意铜软联和电极之间联接螺丝一定要紧固好，用完后应经常清除电极杆和电极臂之间的氧化物，以保证良好接触。

    焊机使用时如发现交流接触器吸合不实，说明电网电压过低，用户应该首先解决电源问题，电源正常后方可使用。本机易损件有上、下电极动触头及静触头（详见附图）。

三、故障现象与排除

    1、踏下脚踏板焊机不工作，电源指示灯不亮：

         a 检查电源电压是否正常；检查控制系统是否正常。

         b 检查脚踏开关触点、交流接触器触点、分头换挡开关是否接触良好或烧损。

    2、电源指示灯亮，工件压紧不焊接：

         a 检查脚踏板行程是否到位，脚踏开关是否接触良好。

         b 检查压力杆弹簧螺丝是否调整适当。

    3 、焊接时出现不应有的飞溅：

         a 检查电极头是否氧化严重。

         b 检查焊接工件是否严重锈蚀接触不良。

         c 检查调节开关是否档位过高。

         d 检查电极压力是否太小，焊接程序是否正确。

    4、焊点压痕严重并有挤出物：

          a 检查电流是否过大。

          b 检查焊接工件是否有凹凸不平。

          c 检查电极压力是否过大，电极头形状、截面是否合适。

    5、 焊接工件强度不足：

          a 检查电极压力是否太小，检查电极杆是否紧固好。

          b 检查焊接能量是否太小，焊接工件是否锈蚀严重，使焊点接触不良。

          c 检查电极头和电极杆、电极杆和电极臂之间是否氧化物过多。

          d  检查电极头截面是否因为磨损而增大造成焊接能量减小。

          e 检查电极和铜软联和结合面是否严重氧化。

   6、焊接时交流接触器响声异常：

         a  检查交流接触器进线电压在焊接时是否低于自身释放电压300伏。

         b  检查电源引线是否过细过长，造成线路压降太大。

         c  检查网路电压是否太低，不能正常工作。

         d  检查主变压器是否有短路，造成电流太大。

    7、焊机出现过热现象：

         a  检查电极座与机体之间绝缘电阻是否不良，造成局部短路。

         b  检查进水压力、水流量、供水温度是否合适，检查水路系统是否有污物堵塞，造成因为冷却不好使电极臂、电极杆、电极头过热。

           c  检查铜软联和电极臂，电极杆和电极头接触面是否氧化严重，造成接触电阻增加发热严重。

         d  检查电极头截面是否因磨损增加过多，使焊机过载而发热。

         e 检查焊接厚度、负载持续率是否超标，使焊机过载而发热。
