 （1）新型接头试件夹具
（2）传感器
（3）测量仪表
此夹具安装方便，不易滑脱。仪表小巧轻便操作简单。仪表内置充电锂电池，试验过程中可以不用插电源。
一、 技术指标
测量范围：0—5mm
分 辨 率：1µm
精度等级：±1%
二、 操作说明

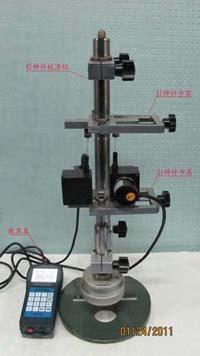

对称变形测量仪夹具部分如下图所示。取下上下钳口上的销钉，打开刀口放入试件，如果刀口之间的距离和试件直径不合适可以适当松开上下钳口锁紧手柄。放好试件，上好销钉，锁紧手柄（注意：安装试件时尽量使试件和刀口保持垂直以减小测量误差）。固定好试件后把传感器上的磁铁吸附在上钳口（注意：调节磁铁位置使传感器拉线和试件保持平行以减小测量误差）。把传感器接头接至测量仪表上部接口上（注意标号），打开仪表底部的红色按钮开关，试验开始前按“清零”键队各项数据清零。平均变形为变形A和B的平均值，最终试验结果取平均变形值。
测量仪标定方法：按“菜单”键进入变形系数调整界面，如要修改A系数按“1”键输入数据点“确认”键。修改B系数按“2”键输入数据点“确认”键。如果显示值比标准值大可以调小变形系数，反之调大变形系数，直到两者相符。
三、 注意事项
1 试件和刀口要保持垂直
2 传感器拉线和试件保持平行
3传感器内部有易损元件，严禁敲击
北京天伟恒程仪器设备有限公司
地址：北京大兴工业开发区金星路12号
联系人：孙永华 13601106265
电话/传真：010-60220225 010-61272428
|
