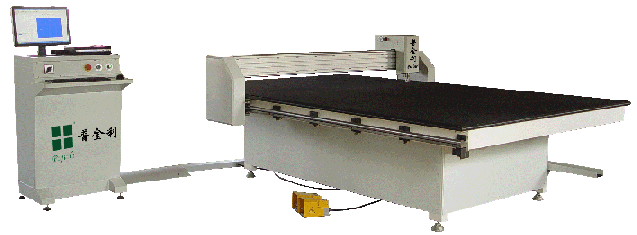

 PQ2418-Y直线异形玻璃切割机产品说明：
1.设备功能及参数：平板玻璃的直线异形裁切，专业的玻璃优化软件。
|
外形尺寸（mm） |
2200*3200 |
最快速度（m/min） |
100 |
|
桌面高度（mm） |
850 |
玻璃厚度（mm） |
2-19 |
|
重 量（kg） |
1200 |
精确度（mm） |
+0.15 |
|
功 率（kw） |
4.2 |
最大玻璃尺寸（mm） |
2440*1830 |
2.产品的组成
机械部分
1) 台板：采用防水板。
2) 齿条/导轨：采用进口产品，用于在X、Y方向上做高精度直线运动。
3) 刀轮：德国产，重要的切割部件，安装玻璃切割刀头。
4) 台面：布满通气孔，气浮毡面，采用黑色毡垫。
5) 刀架：气动，可调刀头压力，以适应不同厚度和强度的玻璃切割，以达到最佳切割效果。
6) 输送装置：气浮台面（带上片台的是传送带装置），方便玻璃移动，减少工作人员的工作量。
7) 传动系统：日本安川交流伺服系统，使设备性能可靠、无偏差、效率高。
8) 切割刀座∶采用气压,刀头360度旋转,上下式切割。可切割任何形状的玻璃，直线、圆形及异形等，以保证玻璃达到切割无任何难题。
9) 供油方式：自动注油装置，油压可调整。
10) 定位装置：激光扫描定位系统（激光扫描，可以精确扫描出玻璃的位置，以提高玻璃切割精度，同时兼顾模版扫描功能)。
电器部分
1) 采用戴尔PC电脑进接进行控制,微软视窗界面。
2) 电压：380V/50HZ，设备带隔离保护装置，防止损坏干扰控制元器件。
3) 控制器：美国PMAC专业高速运动控制器，实现精准切割无偏差。
4）控制线缆：德国、美国专业高柔线缆，高寿命保障切割运行可靠。
5）拖链：德国专业高速拖链，不易磨损外形钢直。
6）继电器：日本欧姆龙、法国施耐德，降低不必要故障。
7）电路：采用最新EMC兼容设计无干扰，使设备平稳运行。
3、控制软件
1) 独立自主知识产权的切割软件，集成排版优化和切割为一体。
2) 支持DXF格式，可以方便的将AutoCAD，SolidWork，等软件的图形文件导入到图库中。
3) 具有世界最先进样条插补功能（传统直线、圆弧插补功能不能满足现在切割要求），使模版扫描、CAD样条，切割达到完美精度，杜绝转换误差。
4) 模版扫描，扫描结果优化使边缘更加光滑，直接参与优化切割，也可以导入CAD样条模式编辑完成后返回切割。
5) 直接输入切割玻璃尺寸，全自动优化排版后直接切割。
6) 具有自动修正功能，玻璃摆放可以有一定误差，以提高工作效率确保切割精度（激光定位修正）。
7) 原点补正功能，可二次设置原点。
8) 切割路径最优化，使得切割路径最短，确保达到最佳切割速度。
9）全中文操作界面，15分钟之内即可熟练操作。 |
