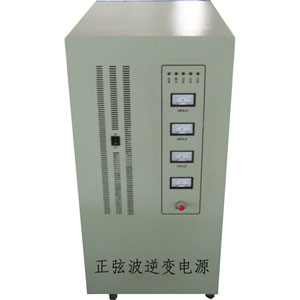

三相正弦波逆变电源
产品简介:
该系列逆变电源专为发电厂、变电站设计，广泛应用于电力系统通讯、监控、继电保护以及事故照明，也可以为交流润滑油泵、交流风机、水泵等提供不间断电力并广泛应用于航空航天、金融系统、办公自动化控制、医疗卫生、军事科研等各个领域。 产品特点: 本系列正弦波逆变电源与常规不间断电源UPS相比，具有以下特点： 1. 避免重复投资，降低系统成本。发电厂或变电站往往具有110V和220V直流屏，直接从屏上取直流动力给逆变电源供电，省略了昂贵、笨重的蓄电池组，因此简便快捷性价比高。 2. 延长不间断时间，提高供电可靠性。由于电力系统直流屏采用了优质、长寿命的阀控式免维护蓄电池，采用“可靠的直流”+“可靠的逆变电源”，从而提高了系统的可靠性，同时由于蓄电池组容量大，电网断电后可提供较长的不间断供电时间。若采用常规的UPS，由于其蓄电池无专人维护，经常出现蓄电池已失效而无人知晓，一但电网断电即造成UPS故障而使系统连续供电中断,造成不必要的损失。 3、我公司生产的电力专用电源，主电路采用德国西门子公司IGBT模块、驱动保护为日本三菱机芯，输出部分采用隔离变压器，安全可靠。输出纯正弦波，波形纯净稳定，具有过压、过流、短路、超载等多种自动保护功能。
技术参数：
技术指标 BD3NB220-302 BD3NB220-303 BD3NB220-305 BD3NB220-307 BD3NB220-310
直 流 输 入 输入额定电压(VDC) 220
输入额定电流(A) 10．1 15．2 25．3 37．9 49．4
输入直流电压允许范围(VDC) 180～300
交 流 输 出 额定容量(KVA) 2．0 3．0 5．0 7．5 10
输出额定功率(KW) l， 6 2．4 4．0 6．0 8．0
输出额定电压及频率 380/220VAc，50HZ (三相四线)
输出额定线电流(A) 3．0 4．6 7．6 11．4 15．2
输出电压精度(V) 380±3％
输出频率精度(HZ) 50±0．05
波形失真率(THD)(线性负载) ≤5％
三相负载不平衡能力 ≤20％
动态响应(负载0←→100％) 5％
功率因数(PF) 0．8
过载能力 150％，10秒
峰值系数(CF) 3：l
逆变效率(80％阻性负载) 90％ 92％
工 作 环 境 绝缘强度(输入和输出) 2000VAC，1分钟
噪音(1米) ≤45dB
使用环境温度 —<10℃>～+<50℃>
湿度 0～90％，不结露
使用海拔(m) ≤1000
机 械 尺 寸 立式深、宽、高(mm) 530×280×540 500×608×800 600×550×980
机架式深、宽、高(mm) 500×482 ×267 (6U) 492×720×300 ／
重量(Kg) 30 42 60 90 150
保护功能 输入接反保护、输入欠压保护、输入过压保护、输出过载保护、 输出短路保护、过热保护。
技术指标 BD3NB220-315 BD3NB220-320 BD3NB220-330 BD3NB220-345 BD3NB220-360 BD3NB220-3100 BD3NB220-3150 BD3NB220-3200
直 流 输 入 输入额定电压(VDC) 220
输入额定电流(A) 74 99 148 222 296 494 741 988
输入直流电压允许范围(VDC) 180～300
交 流 输 出 额定容量(KVA) 15 20 30 45 60 100 150 200
输出额定功率(KW) 12 16 24 36 48 80 120 160
输出额定电压及频率 380／220VAc，50H2 (三相四线)
输出额定线电流(A) 22．8 30．1 45．6 68．4 91．2 152 228 304
输出电压精度(V) 380±3％
输出频率精度(Hz) 50±0．05
波形失真率(THD)(线性负载) ≤5％
动态响应(负载0←→100％) 5％
功率因数(PF) 0．8
过载能力 150％，10秒
峰值系数(CF) 3：l
逆变效率(80％阻性负载) 92％
三相负载不平衡能力 ≤20％ 100％
工 作 环 境 绝缘强度(输入和输出) 2000 VAC，1分种
噪音(1米) ≤50dB ≤60dB
使用环境温度 <-10℃>～+<50℃>
湿度 0～90％，不结露
使用海拔(m) ≤1000
机 械 尺 寸 立式深、宽、高(mm) 600×550×1200 600×800×2260 800×1000×2260
重量(Kg) 200 250 360 450 550 850 1600 1800
保护功能 输入接反保护、输入欠压保护、输入过压保护、输出过载保护、 输出短路保护、过热保护 |
