金刚石砂轮修整专用机床
|
|
| 产品型号：NH45SL |

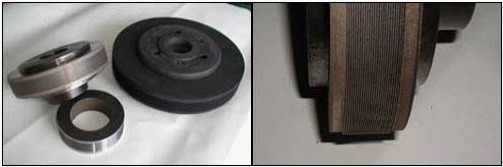

该机床采用电火花放电加工原理，对金属基金刚石砂轮进行成形修整，砂轮成形精度高，工艺先进，可加工各种槽形曲线，是金刚石砂轮加工的理想设备。具有砂轮成形精度高、 可修整各种复杂轮廓曲线外圆、修整后的砂轮锋利、耐用、加工时无切削力、机床可靠性好、使用寿命长等优点。
产品特点：
Ø 电极轮在线修整保证有效的加工精度和效率。
Ø 内置三轴数显装置，操作方便，定位可靠。
Ø 性能卓越的放电电路，采用高速单片机控制，配合加工中自动调整脉冲前沿技术，根据加工状况自动修正放电波形，能有效提高加工效果。
Ø 加工参数自动转换，自动化程度高。
Ø 10组/每组10段加工参数编程。
Ø 放电自适应控制，放电状态自动检测调整功能。
Ø 放电自适应电路，采用模糊控制，有自适应抬刀。
Ø 自适应脉宽间调整，自适应脉冲前沿，自适应灵敏度。
Ø 单片机控制的手控盒，功能强大，能完成大部分操作工作。通过背面的软磁橡胶，可以方便的吸附于任何合适的位置。
Ø 三轴采用精密名牌重载直线滚动导轨和精密名牌滚珠丝杠，保证机床的运动精度和灵敏度，精度高稳定性保持性好。
Ø 三轴加装5μm光栅尺闭环控制，保证数控运动的位置精度。
Ø 安全防护：设有液面位置保护，感光保护和自动灭火装置，确保机床操作的安全性。
Ø 采用意大利进口油泵，噪音小，可靠性高。
品质保证：
Ø 严格遵循ISO9002质量控制体系，从采购、元器件检验、生产、调试检验等各方面保证产品质量。
Ø 以诚信、卓越、责任、中兴的凝华宗旨，树立全员品质观念，保证在每道工序，每个员工都尽心尽力努力提高每台机床的品质。
Ø 全程档案跟踪，详细记录过程中的每一个细节，确保产品质量的可追溯性。
Ø 完善详尽的工艺文件，加上定期的员工培训，保证每道工序的最优质量。
Ø 出厂前通过多项严格的加工工艺试验（包括，加工速度指标，大面积加工，光洁度加工，最小损耗加工等等），精心调教，保证每台机床的加工速度，加工光洁度和电极损耗综合性能指标。
主机 NH7145NC
工作台尺寸(mm) 450×700
XY轴行程(mm) 450×350
主轴行程(mm) 250+200
主轴最大承重（Kg） 75
工作台承重（kg） 800
电极板至工作台距离(mm) 最大840
工作油槽尺寸（内腔）(mm) 1060×680×390
机床外形尺寸(长宽高)(mm) 1330×1300×2030
机床重量（Kg） 1500
电源 NH7145NC
最大加工电流（A） ≤60
总输入功率（kw） 6
输入电源 380
最小电极损耗（%） <0.1%
最佳表面粗糙度（µm） ≤Ra0.8
最高生产率（mm3/min） 600
控制系统 单轴数控
输入方式 按键输入
显示方式 数码显示
驱动方式 直流伺服
测量方式 5µm光栅尺
电源外形尺寸(mm) 600×710×1800
油箱
外形尺寸(mm) 1400×900×480
容积（L） 500
过滤方式 可换纸芯
安全配置 自动灭火器、感光探头、液面保护 | |
