产 品 说 明

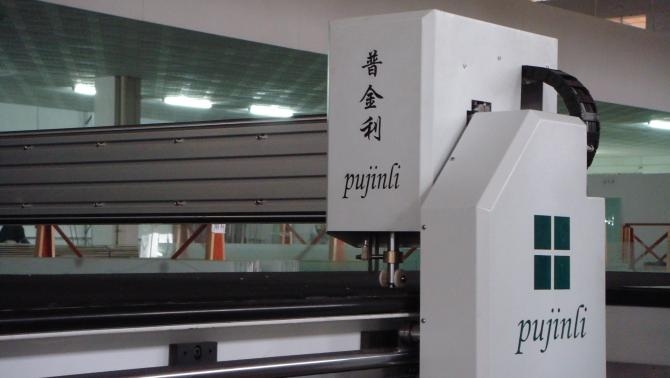

PQ2420-Z直线玻璃切割机产品说明：
1.设备功能及参数：平板玻璃的直线裁切，专业的玻璃优化软件。
|
外形尺寸（mm） |
2360*3200 |
最快速度（m/min） |
120 |
|
桌面高度（mm） |
850 |
玻璃厚度（mm） |
2-19 |
|
重 量（kg） |
1300 |
精确度（mm） |
+0.15 |
|
功 率（kw） |
3.2 |
最大玻璃尺寸（mm） |
2440*2000 |
2.产品的组成
机械部分
1) 台板：采用防水板。
2) 齿条/导轨：采用台湾进口产品，用于在X、Y方向上做高精度直线运动。
3) 刀轮：德国产，重要的切割部件，安装玻璃切割刀头。
4) 台面：布满通气孔，气浮毡面，采用特殊黑色毡垫。
5) 刀架：气动，可调刀头压力，以适应不同厚度和强度的玻璃切割，以达到最佳切割效果。
6) 输送装置：气浮台面，方便玻璃移动，减少工作人员的工作量。
7) 传动系统：日本交流伺服系统，使设备性能可靠、无偏差、效率高。
8) 切割刀座∶采用气压,刀头180度旋转,上下式切割。
9) 供油方式：自动注油装置，油压可调整。
10)定位装置：机械定位，由定位块完成，可以对玻璃进行定位。
电器部分
1) 采用戴尔PC电脑进接进行控制,微软视窗界面。
2) 电压：380V/50HZ，设备带隔离保护装置，防止损坏干扰控制元器件。
3）控制线缆：德国专业高柔线缆，高寿命保障切割运行可靠。
4）拖链：德国专业高速拖链，不易磨损外形钢直。
5）继电器：日本欧姆龙、法国施耐德，降低不必要故障。
6）电路：采用最新EMC兼容设计无干扰，使设备平稳运行。
3、控制软件
1) 独立自主知识产权的切割软件，集成排版优化和切割为一体。WINDOWS平台下自行研发切割控制和优化排版软件，使设备运行平稳可靠，操作简单实用。
2) 支持U盘等数据导入，可以方便的将U盘的数据等文件直接导入到电脑中。
3) 直接输入切割玻璃尺寸和数量，全自动优化排版后直接选择切割即可。
4) 原点补正功能，可二次设置原点。（比较智能可控）
5) 切割路径最优化，使得切割路径最短，确保达到最佳切割速度。
6）全中文操作界面，15分钟之内即可熟练操作。
7）故障率低，工作平稳可靠。
主要配件一览：
伺服电机：日本安川 刀头：德国
齿轮及齿条：台湾 电缆：美国和德国专业高柔线缆
拖链：德国 电脑：戴尔商务
继电器：日本欧姆龙等 其他电器件：台湾及国产
优化软件及控制软件：均自主产权
