 1/3型第三代超级动态高清日夜型ABF摄像机，彩色540线，0.5LUX，黑白570线，0.06LUX，AC220V/AC24V或DC1
|
第三代超级动态彩色监控摄像机 |
|
|
|
产品概述 ： |
|
|
|
|
|
具有自动后焦调整功能，可实现24小时完美聚焦

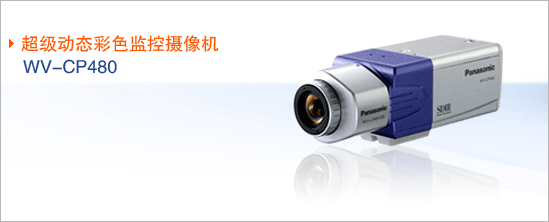

松下电器新推出了具有自动后焦调整功能的Super Dynamic III (第三代超级动态)WV-CP480系列产品。在彩色模式与黑白模式间转换时，摄像机在CCD位置上自动进行细微调整，从而实现精确的后焦。这种新的自动后焦调整(ABF)技术，确保摄像机可以24小时不间断地自动拍摄出清晰、焦距精确的图像。
全新的基于每个像素的160倍动态范围校正技术，可对随时发生的对比度变化进行自动调整，从而可以准确捕捉到任何区域和位置的目标。彩色模式下540线、黑白模式下570线的水平分辨率标志着彩色再现技术的巨大进步。使用选购件F1.2镜头，即使在照度低至0.5Lux(彩色模式)和0.06Lux(黑白模式)时也可以分别捕捉到清晰的图像。自适应数字除噪技术，有效解决了较暗图像的拖尾问题。
全新的智能化功能包括：消除由于摄像机震动，造成图像模糊现象的自动图像稳定技术，和在摄像机受到干扰时，进行报警的场景变化检测技术。
新型WV-CP480系列产品的应用范围十分广泛，可真实再现画面，并实现24小时不间断监控。
|
|
|
|
产品特征 ： |
|
|
|
1/3型双速CCD彩色图像传感器。
※ 全新的※基于每个像素的160倍动态范围，带有不分区域的自然比度图像校正调整功能，可对随时可能发生的对比度变化进行调整，从而精确地显示整个区域中以及各个位置上的物体。
※ 彩色黑白模式转换功能(自动或手动)。
※ 水平分辨率更高，彩色模式为540线；黑白模式为570线。
※ 最低照度：使用F1.2镜头, 彩色模式：0.5Lux、黑白模式：0.06Lux使用F1.4镜头, 彩色模式：0.6Lux、黑白模式：0.08Lux
※ 创新的智能化功能
＆自动后焦调整(ABF)功能，易于安装并且在安装后可从后端对后焦做细调整(通过同轴电缆或网络设备)。
＆自动图像稳定功能，适用于室外，可消除由于火车或过往汽车引起的震动对图像清晰度造成的影响。
＆场景变化检测功能，当摄像机被遮盖、有东西喷洒在镜头上、拍摄角度发生变化或有人取下镜头、使焦距偏移等情况发生时，会发出报警信号。
※ 信噪比为50dB。
※ 内置数字移动检测器。
※ 中文菜单。
※ 内置8个中文字符或16个英文字母发生器。
※ 电子快门，速度从1/50秒(关)到1/10000秒。
※ 电子灵敏度提升(自动 / 手动 / 关)。
※ 数字信号处理LSI确保高质量的图像：2H垂直边缘信号增强、色度均分电路、最低混迭、拐点电路及高亮度边缘增强校正。
※ 同步锁相接口适用于大规模系统应用。
※ VD2同步信号能与松下电器系统产品兼容。
※ WV-CP484可使用AC 24V或DC 12V两种电源。
|
|
|
|
技术参数： |
|
|
|
型号 |
WV-CP480 |
WV-CP484 |
|
拾取装置 |
752(H)×582(V)像素，行间转移CCD |
|
扫描范围 |
4.8(H)×3.6(V)mm (相当于1/3型扫描范围) |
|
扫描 |
625行 / 50场 / 25帧 |
|
水平 |
15.625 kHz |
|
垂直 |
50 Hz |
|
同步 |
多工垂直驱动(VD2)，电源同步，VBS/VS，或内同步 |
|
同步锁相输入 |
VBS / VS ，1.0V [p-p]复合 / 75‰ / BNC端口 |
|
视频输出 |
1.0V[p-p] PAL / CCIR复合75‰ / BNC端口 |
|
水平分辨率 |
彩色模式 540线(typical，HIGH模式)，480线(NORMAL模式)
黑白模式 570线 |
|
信噪比 |
50dB(AGC关，加重开) |
|
动态范围 |
54dB(typical) |
|
最低照度 |
彩色模式 0.5 Lux(F1.2时) 0.6 Lux(F1.4时)
黑白模式 0.06Lux(F1.2时) 0.08Lux(F1.4时) |
|
镜头卡口 |
CS卡口 |
|
菜 单
设
置 |
语言 |
中文 |
|
摄像机ID |
最多8个中文字符或16个英文字母 |
|
照度控制 |
ALC / ELC |
|
第三代超级动态 |
开或关 |
|
电子快门速度 |
1/50(关闭)、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000秒 |
|
增益控制 |
开(高)、开(中)、开(低)或关 |
|
灵敏度提升 |
关：2倍自动、4倍自动、6倍自动、10倍自动、2倍固定、4倍固定、6倍固定、10倍固定、16倍固定、32倍固定 |
|
白平衡 |
ATW1、ATW2或AWC |
|
移动检测器 |
开(模式1 / 模式2) / 关 |
|
数字降噪 |
高或低 |
|
分辨率 |
标准或高 |
|
黑白模式 |
自动1、自动2、外部控制、开或关 |
|
隐私区 |
开(开1 / 开2) / 关 |
|
镜像 |
开或关 |
|
ALC镜头驱动 |
DC或视频 |
|
稳定器 |
开或关 |
|
后焦调整 |
自动后焦调整、手动、自动 / 预置 / 固定 |
|
特殊项目 |
色度、光圈、色调调整 |
|
通信 |
单线 |
|
工作环境温度 |
-10℃~ +50℃ |
|
工作环境湿度 |
低于90% |
|
电源功耗 |
AC 220V ~ 240V 50Hz，4.6W |
AC 24V 50Hz，4.7W DC 12V，420mA |
|
尺寸(不包括镜头) |
70(W)×65(H)×129(D)mm |
67(W)×65(H)×100(D)mm |
|
重量(不包括镜头) |
520g(不含电源线) |
400g |
|
2V |
