高效无声破碎剂是中国建筑材料科学研究总院于1982年发明研制成功的。它采用回转窑高温（1400 ℃以上）煅烧的特殊熟料与少量添加剂配制而成，是一种高效安全的破碎材料，用以安全拆除混凝土建筑和开采切割大理石、花岗岩等。用水将HSCA调成浆体灌入岩石或混凝土钻孔中，经3~24小时即可在无振动、无燥声、无飞石、无有害气体的状态下，进行破碎或切割作业。该产品多年来己得到广泛的应用并销往国外。
一、技术指标
产品执行建材行业标准JC506-92《无声破碎剂》，性能指标如下：
|
型 号 |
适用温度( ℃ ) |
膨胀压 (MPa) |
|
8 小时 |
24 小时 |
48 小时 |
|
HSCA- Ⅰ |
35 ± 5 |
≥ 30 |
≥ 55 |
≥ 90 |
|
HSCA- Ⅱ |
25 ± 5 |
≥ 20 |
≥ 45 |
≥ 60 |
|
HSCA- Ⅲ |
10 ± 5 |
≥ 10 |
≥ 25 |
≥ 35 |
二、 适用范围与特点
用于混凝土或钢筋混凝土构筑物的拆除，各种岩石、如大理石、花岗岩、玉石的开采和切割，成材率提高 2 ～ 3 倍。可与控爆或油压炮相结合，拆除混凝土建筑或破碎岩石。特别适用在不宜采用炸药爆破的场合，进行破碎或拆除作业。使用安全，效率高，不中断交通，不停工停产。
三、 HSCA膨胀压的影响因素
1.膨胀压与时间的关系 膨胀压随时间增加而增大，一般来说夏季型膨胀压3天后仍然在增长，春秋和冬季型膨胀压7天后也有增长。因此，破碎时间越长裂缝大。
膨胀压与加水量的关系膨胀压随加水量的增加而降低。因此，在实际使用时，在满足施工需求时，水加得越少越好。
3.膨胀压与孔径的关系 膨胀压随孔径的增大而增加。因此，在实际使用时，在保证不喷孔的条件下，孔径越大越好。
使膨胀压与温度的关系 膨胀压随温度的增大而增加。因此，在实际使用时，在保证不喷孔的条件下，使用温度越低的型号产品效果越好。
四、使用方法及注意事项
(1) 准备：首先根据被破碎物的材质、结构、形状和破碎要求等因素设计孔径、孔距、孔深等。下面是一般破碎设计参数。
注： H- 物体的破碎高度。
|
被破碎物体 |
钻 孔 参 数 |
HSCA使用量
(kg ／m3 ) |
| 孔径 (mm) |
孔距 (cm) |
孔深 |
|
轻质岩破碎 |
30 ～ 50 |
30 ～ 50 |
H |
8 ～ 10 |
|
中硬质岩破碎 |
30 ～ 50 |
30 ～ 50 |
105%H |
10 ～ 15 |
|
岩石切割 |
30 ～ 40 |
20 ～ 50 |
90%H |
一面切割 5 ～ 8
二面切割 15 ～ 16 |
|
无筋混凝土破碎 |
30 ～ 50 |
30 ～ 50 |
80%H |
3 ～ 10 |
|
钢筋混凝土破碎 |
|
15 ～ 30 |
H |
15 ～ 25 |
(2) 须按施工环境温度选择合适的HSCA型号，不得随意互用。用于破碎钢筋混凝土时，应予先切断部分外围钢筋。
(3) 搅拌：按HSCA重量比为25～30％的水倒入容器中，然后加入HSCA，用机械或戴橡胶手套的手搅拌成具有流动性的均匀浆体。5℃以下施工可用30℃左右的水拌和。
(4) 充填：填孔之前必须将孔清理干净，不得有水和杂物。充填作业可以采用直接灌入或用灰浆压入孔内。灌孔必须密实，不必堵塞孔口。水平或倾斜要用干稠的胶泥状HSCA搓成条塞入孔中并捣实。搅拌后的HSCA浆体必须在10分钟内充填在孔内，否则，流动性及破碎效果降低。
(5) 灌浆时到裂纹发生前，施工员必须戴防护眼镜并不得对孔直视，以防万一发生喷浆伤害眼睛，碰到皮肤或眼睛要立即用水冲洗，到医院就医，并告知被强碱性物质接触，PH=14。
(6) 养护：春、夏、秋季不必养护。冬季要草席等物覆盖保温。
五、包装与储存
每袋净重 25kg 内含 5 袋，或每箱净重20Kg内含4袋，每袋 5kg 。
应存放在干燥处，严防受潮，不开袋不受潮的情况下，保存期为一年。
七、工程图片

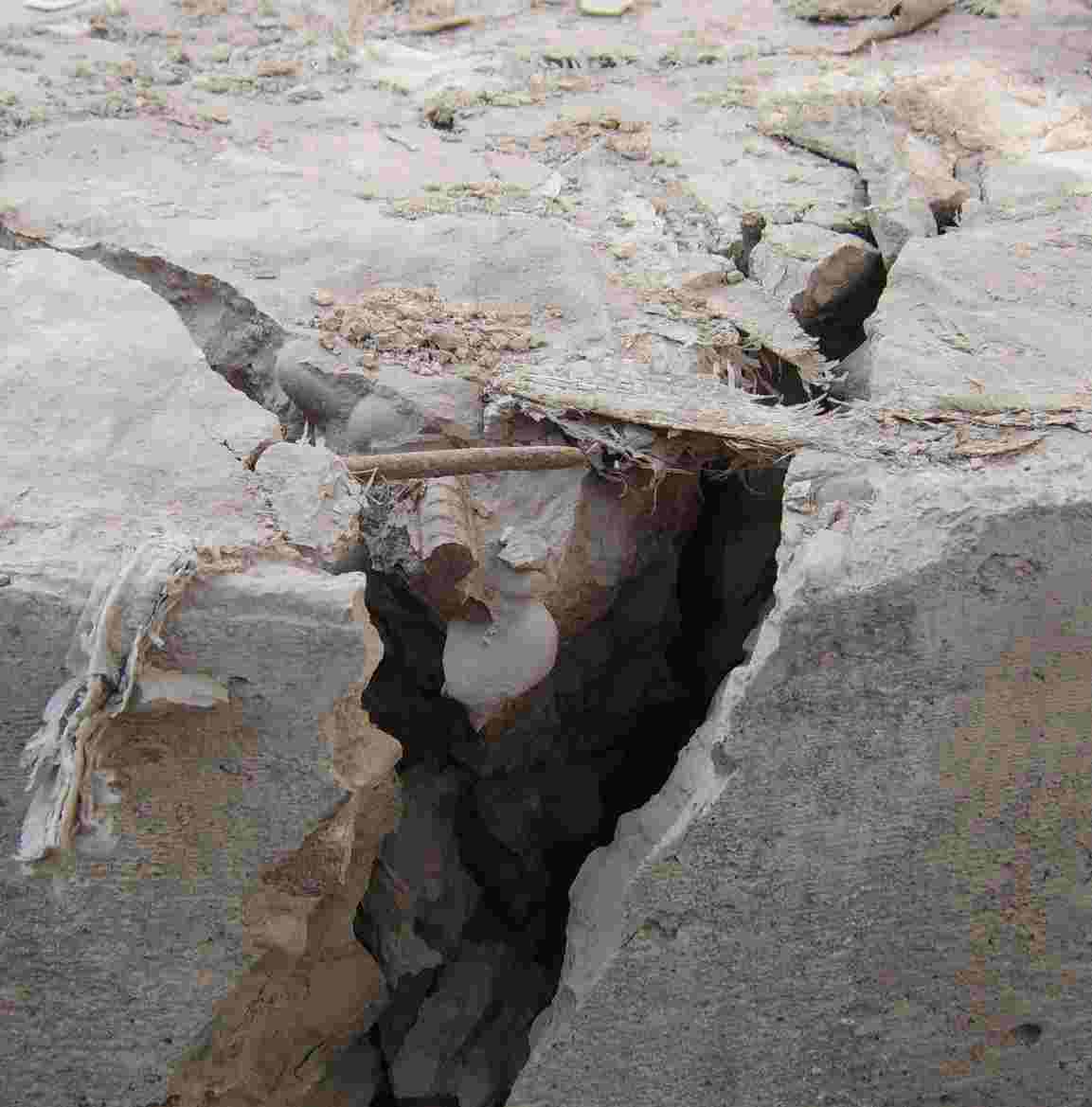

搅拌 灌孔 破碎钢筋混凝土 破碎钢筋混凝土

破碎混凝土 破碎岩石 破碎岩石
|
沈网警备案20040880号
增值电信业务经营许可证：辽B2-20190027
