1 产品简介

      天基膨石夹层楼板脱胎于北京天基新材料股份有限公司在工程上使用超过15年的“天基钢骨架轻型板”（国家建筑标准设计图集09CJ20/09CG12 ，俗称天基板）。产品集轻质、承重、节能、防火、隔声、抗震等功能于一体，既保持了传统钢筋混凝土构件安全度高、使用寿命长的优点，又满足了现代建筑对轻质、节能、环保的要求，是专业用于住宅、写字楼、商场等室内夹层的优选产品。

      天基膨石夹层楼板采用了天基板的核心技术“高强度膨石轻质节能材料”和“水泥基抗渗耐磨涂层”，并根据室内夹层工程的特点，对产品规格、构造、支撑体系作了全新的设计，延续了天基板一贯的可靠品质，而且设计新颖、使用灵活、安装轻便，满足不同户型夹层楼板的使用要求。

     “高强度膨石轻质节能材料”是北京天基新材料股份有限公司研发的一种无机节能新材料，采用专用成石剂技术对水泥珍珠岩二次膨化，并加入复合高分子材料改性，使得新材料在轻质保温的同时具有很好的强度，而且材料稳定性好、不易老化、使用寿命长、不燃烧，特别适合于轻质承重构件。“水泥基复合抗渗耐磨涂层”是天基板专用的功能涂层，相比一般防水材料，具有更高的粘结强度、耐磨性和使用寿命，从而使天基板具有优良的抗渗性能，同时有利于成品保护。

      公司产品获得了建设部科技成果评估、iso9000系列质量体系认证，并通过了多项国家机构的性能检测。自推出市场，已在多项工程中成功应用，深受用户好评。

2技术指标

2.1产品规格

   膨石夹层楼板厚度标准为60mm，可根据用户实际需要进行调整。

        外型尺寸标准为1200mm×1200mm（不可切割）

        或者600mm×1200mm（可切割）

        当有特殊要求时，可按需定制。

2.2性能指标

注：本表数据仅供选用参考，具体产品技术指标以厂家提供为准。

2.3 安装使用

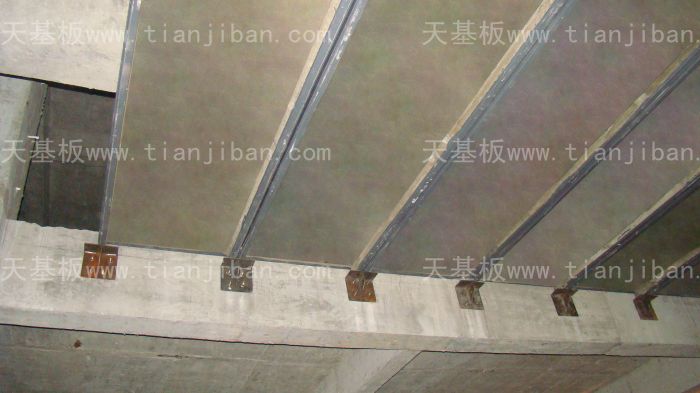

      钢梁安装：将长度合适的钢梁与放置在墙面的支托板焊接连接。

        楼板安装：夹层楼板放置在钢梁预设支托上，焊接连接。

       装饰：可在板面直接贴地砖、铺地板等（建议作2cm找平层）。

（详细施工作法参见厂家编制的《天基膨石夹层楼板结构参考图集》）

        使用注意事项：膨石夹层楼板使用时应避免强力冲击破坏，其堆重及使用荷载不得超过板外加荷载标准值。运输 板型轻质且尺寸小，运输装卸方便。

3 优点

轻质

自重只有同等混凝土板的30%。

高强

承重能力满足国家规范的要求，且具有较好的安全裕度。

不燃烧

采用不燃材质，耐火极限大于2小时。

抗震

抗震构造设计，最大限度保证生命安全。

隔声

隔声效果类似于混凝土楼板，环境更安静。

耐久

无机材质，不易老化，使用寿命长。

节能

保温效果好，能有效阻隔上下层的热量传递，居住更舒适。

绿色环保

不释放有害物质，居住健康舒适。天基板属于资源综合利用产品。

安装快捷方便

装配式预制构件，规格专为夹层设计，可在房屋结构封顶后通过电梯实现垂直运输，现场基本没有湿作业。

节省层高

夹层厚度可以控制在10-15cm，最大限度地节省层高占用。

1 次梁为工字钢系列

      多高层民用住宅夹层结构体系中，工字钢由于其适用性强，技术娴熟，易作防锈蚀处理，适合与天基板配合形成夹层体现。

   通过板底C型钢肋边上焊接处理，灵活解决了板底消防管道，空调管道，吊顶的处理。

      通过板底角钢的增加，灵活控制吊顶挂件位置。

2 次梁为方钢系列

多高层住宅夹层项目，一般在项目完成后实施，过长的次梁无法运输，可以考虑将方管截断，通过电梯相应运输进场，再现场拼接。方钢体系是与天基膨石夹层楼板配套的优选方案。

      采用角钢反扣制作次梁支座，可以减少次梁端部对层高的影响。

      采用方钢侧壁焊接支撑角钢，板与方管平接的连接方式，能有效的减少对层高的限制。板材边框采用60mm冷弯槽钢制作，标准板尺寸为1200mm×1200mm，板厚60mm，方便运输，整板承载达4.0kN/㎡。

1 技术分析

1 荷载分析

2 支撑系统用钢量比较

       由于采用天基膨石夹层楼板比组合楼板作法减小楼面总荷载，经计算，当采用天基膨石夹层楼板时钢梁用钢量与组合楼板作法相比减少用钢量约15㎏/㎡。

3 单柱承载力比较（简算）

         天基膨石夹层楼板方案：

         (9.18+0.376X1.2)X7.5X13.2X2=1907kN

                  组合楼板方案：

         (11.58+0.62X1.2)X7.5X13.2X2=2440kN

         比值： 2440/1907=1.3

        采用天基膨石夹层楼板方案，基础、柱子设计可减少荷载20%。

2 经济分析

1 钢梁造价比较

        采用天基膨石夹层楼板钢梁用钢量节省15kg/㎡，按市场价6000元/T计算，该部分造价节省90元/㎡。

2 基础柱子造价比较

         由于采用天基膨石夹层楼板柱子荷载减少20%，基础及柱子断面均可相应减少，从而进一步减低综合造价。

       可见，由于天基膨石夹层楼板自重仅为混凝土组合楼板的1/3，直接造成钢梁部分节省造价90元/㎡，且膨石夹层楼板还可进一步减少基础柱子耗材量约折合10元/㎡ ；同时天基膨石夹层楼板体系为预制生产，现场拼装，减少了现场施工环节，可以大大缩短施工工期，综合经济效益明显。

3 性能比较

1 工期及施工难度比较

       1.1 天基膨石夹层楼板由工厂预制，现场吊装固定即可，施工简便快捷；组合楼板需在现场支模、绑筋、浇筑混凝土、养护，工序多，工期长。

       1.2  采用天基膨石夹层楼板减少钢梁数量，从而减低钢结构施工难度，进一步减少整体工期。

       可见，采用天基膨石夹层楼板可以最大限度缩短施工工期，减低施工难度，为用户创造时间价值。

2节约层高

       由于天基膨石夹层楼板可以与钢梁实现平接，所以板面可与钢梁上沿平，且天基膨石夹层楼板自重轻配套钢梁高度也较低，所以采用天基膨石夹层楼板可以最大限度减少对室内层高的占用。

3 板面平整度

       由于工厂化预制生产，天基膨石夹层楼板面平整度远高于现场制作的组合楼板。

4 有利于抗震

       从建筑抗震方面考虑，采用天基膨石夹层楼板减轻建筑自重，而且板与板之间采用刚性连接，整体性好，十分有利于提高建筑物抗震能力。

5 结构安全性

        两种作法均为成熟技术，尽管板自重不同，其承载能力、使用寿命及结构安全性相似，均能满足楼层结构要求。

4 总结

       综上所述，采用天基膨石夹层楼板既具有重量轻、缩短工期、节约层高等技术优势，又较大幅度降低建筑物综合造价，因此天基膨石夹层楼板具有较好的技术经济优势，性价比高于组合楼板。

       天基膨石夹层楼板凭借轻质、高强和安装便捷等优势，被大量应用在住宅、写字楼、商场等民用建筑的室内夹层。公司参与了众多知名企业项目，如：万科天津东丽湖、上海陆家嘴金融城、优山美地、广州红星美凯龙等。

     北京天基新材料股份有限公司研发制造天基板已有十几年历史，具有丰富的研发、设计、生产、销售、施工经验。公司在北京、西安、扬州、长沙等地均有生产基地，建立了覆盖全国的生产、销售及售后服务体系。
