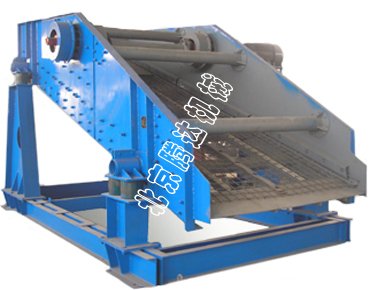

圆振动筛产品概述
YA圆振动筛筛箱运动轨迹为圆，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。机体采用框架式结构，利用普
通电机外拖动振动器使筛体沿激振力方向作周期限性往复振动，物料在筛面上连续作圆运动，从而达到筛分目的。
圆振动筛主要特点
1.环槽铆钉联接、结构先进，坚固耐用。
2.采用轮胎联轴器，柔性连接，运转平稳。
3.采筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷。
4.结构先进、采用块偏心作为激振力，激振力强、电耗低、噪音小。
5.采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理最大。
6.振动器采用大游隙轴承，稀油润滑、噪声低、寿命长。另部件通用性强，维修方便。
7.多种筛分辅助配置，更多地理解客户个性化的筛分需求，满足不同行业的需求，达到最佳筛分目的。
圆振动筛基本结构
YA系列圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅，振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上，一并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛振动。
筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
YA系列圆振筛一般电动机安装在筛框的右侧，也可安装在筛框的左侧，如果无特殊要求，制造厂按物料运动方向的右侧安装供货。
筛网是主要易损件。根据物料品种和用户要求，可采用高锰钢编织筛网、冲孔筛板和橡胶筛板，筛面有单层和双层两种，各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。
圆振动筛工作原理
圆振动筛的筛箱运动轨迹为圆形或椭圆形,圆振动筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。圆振动筛为单轴振动器,固定在筛箱上的主轴由电机带动告速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动.
